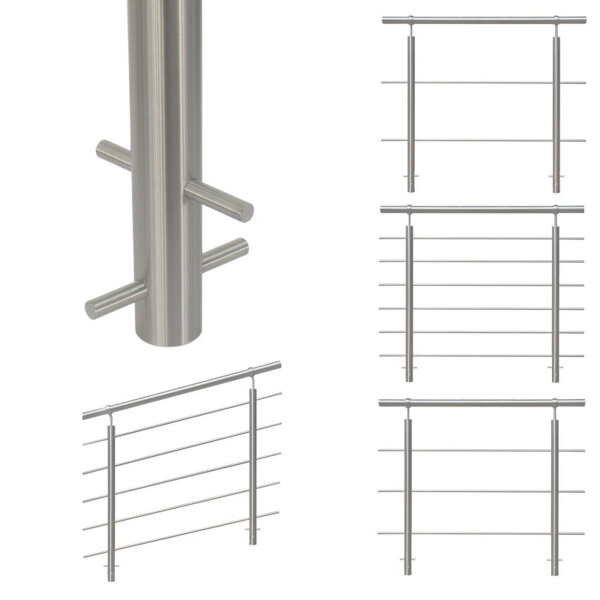

Edelstahl-Geländerset zum Einbetonieren mit waagerechten Querstäben
Dieses Geländerset aus Edelstahl wird passend zu Ihrer Auswahl zusammengestellt. Die Geländerpfosten werden direkt in ein geeignetes Fundament einbetoniert und eignen sich damit für Balkone, Terrassen, Podeste, Treppen und andere tragfähige Betonkonstruktionen. Sie erhalten eine sauber aufeinander abgestimmte Lösung aus eigener Fertigung – mit Handlauf, Geländerpfosten, Querstäben, Verbindern und dem benötigten Zubehör für den Zusammenbau des Geländers.
- Geländerpfosten und Handlauf aus Edelstahl V2A (Werkstoff 1.4301)
- Handlauf und Pfosten aus Rundrohr Ø 42,4 × 2,0 mm
- Waagerechte Querstäbe aus Edelstahl-Vollmaterial Ø 12 mm
- Geschliffene Oberfläche, Korn 240
- Geländerpfosten mit Betonierstiften zur Verankerung
- Vorgesehene Einbetoniertiefe: 200 mm
- Eigene Fertigung in Deutschland
- Fertigung im Meisterbetrieb nach DIN EN 1090
- 5 Jahre Garantie
- Telefonische Unterstützung bei Auswahl und Planung
Ihre Auswahlmöglichkeiten
Geländerhöhe und Einbetoniertiefe
Wählen Sie eine sichtbare Geländerhöhe von 900, 1000 oder 1100 mm. Die angegebene Bauhöhe wird von der Oberkante des fertigen Bodens bis zur Oberkante des Handlaufs gemessen.
Zusätzlich zur gewählten sichtbaren Bauhöhe werden die Geländerpfosten 200 mm tief einbetoniert. Die Einbetoniertiefe ist daher nicht Bestandteil der angegebenen sichtbaren Geländerhöhe.
Geländerlänge
Die Geländerlänge ist von 500 bis 6000 mm in 100-mm-Schritten wählbar. Wählen Sie im Auswahlfeld zunächst die nächsthöhere angebotene Längenstufe und tragen Sie anschließend Ihre exakte Wunschlänge in das dafür vorgesehene Textfeld ein.
Beispiel: Für eine gewünschte Länge von 3700 mm wählen Sie im Auswahlfeld „bis 4000 mm“ und tragen im Textfeld 3700 mm ein.
Bei Geländerlängen über 2000 mm werden Handlaufrohre und Querstäbe sinnvoll und gleichmäßig aufgeteilt. Die dafür benötigten Verbinder und der passende 2-Komponenten-Kleber sind im Lieferumfang enthalten. Exakte Zwischenmaße, Längen über 6000 mm oder eine möglichst einteilige Ausführung stimmen wir gern mit Ihnen ab. Nutzen Sie dafür bitte unser Kontaktformular.
Anzahl der Querstäbe
Je nach gewünschter Optik und Geländerhöhe können Sie zwischen 2 und 7 waagerechten Querstäben wählen. Die Abstände ergeben sich aus der folgenden Tabelle.
Anzahl
Querstäbe |
Geländerhöhe 900 mm |
Geländerhöhe 1000 mm |
Geländerhöhe 1100 mm |
| 1. Abstand |
Folgeabstand |
1. Abstand |
Folgeabstand |
1. Abstand |
Folgeabstand |
| 2 |
230 mm |
305 mm |
280 mm |
355 mm |
330 mm |
405 mm |
| 3 |
150 mm |
225 mm |
183 mm |
258 mm |
216 mm |
291 mm |
| 4 |
106 mm |
181 mm |
131 mm |
206 mm |
156 mm |
231 mm |
| 5 |
76 mm |
150 mm |
95 mm |
170 mm |
114 mm |
190 mm |
| 6 |
53 mm |
128 mm |
70 mm |
145 mm |
87 mm |
162 mm |
| 7 |
35 mm |
118 mm |
45 mm |
131 mm |
55 mm |
144 mm |
1. Abstand: Abstand von der Oberkante des Pfostenrohres bis zur Mitte des ersten Querstabes von oben.
Folgeabstand: Abstand von Mitte Querstab zu Mitte Querstab.
Handlaufträger auswählen
Für die Verbindung von Geländerpfosten und Handlauf stehen vier Varianten zur Auswahl:
- Trägerplatte mit geradem Stift
- Trägerplatte mit Gelenkstift
- Kugelring mit geradem Stift
- Kugelring mit Gelenkstift
Bei der Ausführung mit Trägerplatte wird der Handlauf auf die Platte aufgelegt. Für jede Trägerplatte werden zwei passende Bohrungen im Handlauf benötigt.
Bei der Ausführung mit Kugelring wird der Handlauf durch den Ring geschoben und mit einer Madenschraube fixiert.
Der gerade Stift eignet sich für waagerechte Geländerverläufe. Der Gelenkstift lässt sich an die Neigung anpassen und ist deshalb besonders für Treppen und schräge Verläufe geeignet.
Pfostenabschluss
Die Oberseite der Geländerpfosten wird mit einer Edelstahl-Endkappe mit M8-Gewinde sauber verschlossen. Die Endkappe ist bereits fest eingepresst und zusätzlich verklebt.
Lieferumfang
- Geländerpfosten zum Einbetonieren inklusive Handlaufträger, Querstabhaltern und Betonierstiften
- Handlauf aus Edelstahlrohr Ø 42,4 × 2,0 mm
- Gewählte Anzahl waagerechter Querstäbe aus Edelstahl-Vollmaterial Ø 12 mm
- Zwei leicht gewölbte Endkappen für die offenen Handlaufenden
- Alle Schrauben und Kleinteile für den Zusammenbau des Geländers
- Bei Längen über 2000 mm: passende Verbinder und 2-Komponenten-Kleber
Wichtiger Montagehinweis: Beton, Vergussmörtel und sonstige Baustoffe für das Fundament sind nicht im Lieferumfang enthalten. Das Fundament und die Einbettung müssen passend zum Untergrund, zur baulichen Situation und zu den auftretenden Belastungen ausgeführt werden.
Passendes Zubehör
Ergänzende Komponenten für Sonderlösungen finden Sie in den Bereichen Edelstahl-Endkappen, Geländerverbinder sowie Service & Zubehör.
Individuelle Maße und Sonderanfertigungen
Durch unsere eigene Fertigung können wir viele Sonderwünsche umsetzen – zum Beispiel exakte Zwischenmaße, andere Geländerhöhen, abweichende Querstababstände oder Geländerlängen über 6000 mm. Auch eine möglichst einteilige Ausführung prüfen wir gern unter Berücksichtigung von Fertigung, Transport und Montage.
Senden Sie uns Ihre Maße oder eine Skizze über das Kontaktformular. Auf Wunsch prüfen wir die Zusammenstellung vor der Bestellung gemeinsam mit Ihnen telefonisch.
