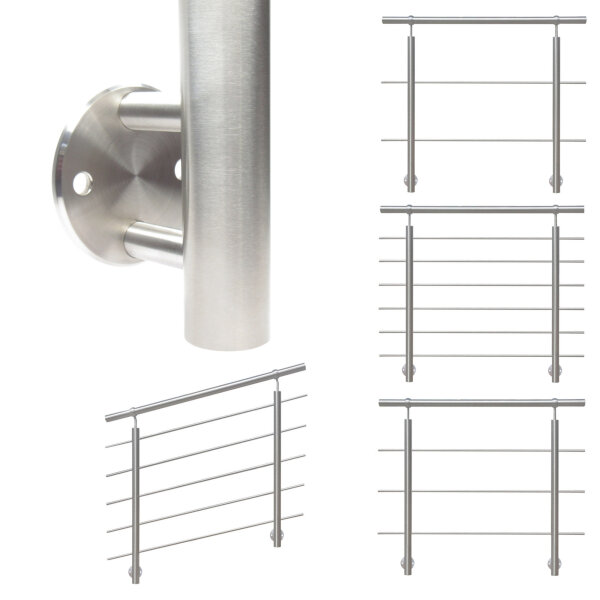

Edelstahl-Geländerset zur seitlichen Montage mit waagerechten Querstäben
Dieses Geländerset aus Edelstahl wird passend zu Ihrer Auswahl zusammengestellt und eignet sich für die seitliche Montage an Balkonen, Terrassen, Podesten und Treppen. Sie erhalten eine sauber aufeinander abgestimmte Lösung aus eigener Fertigung – mit Handlauf, Geländerpfosten, Querstäben, Verbindern und dem benötigten Zubehör für den Zusammenbau des Geländers.
- Geländerpfosten und Handlauf aus Edelstahl V2A (Werkstoff 1.4301)
- Handlauf und Pfosten aus Rundrohr Ø 42,4 × 2,0 mm
- Waagerechte Querstäbe aus Vollmaterial Ø 12 mm
- Geschliffene Oberfläche, Korn 240
- Eigene Fertigung in Deutschland
- Fertigung im Meisterbetrieb nach DIN EN 1090
- 5 Jahre Garantie
- Telefonische Unterstützung bei Auswahl und Planung
Ihre Auswahlmöglichkeiten
Geländerhöhe
Wählen Sie eine Geländerhöhe von 900, 1000 oder 1100 mm. Die angegebene Höhe wird von der Unterkante des Pfostens bis zur Oberkante des Handlaufs gemessen.
Geländerlänge
Die Geländerlänge ist von 500 bis 6000 mm in 100-mm-Schritten wählbar. Wählen Sie im Auswahlfeld zunächst die nächsthöhere 500-mm-Stufe und tragen Sie anschließend Ihre exakte Wunschlänge in das dafür vorgesehene Textfeld ein.
Beispiel: Für eine gewünschte Länge von 2700 mm wählen Sie 3000 mm aus und tragen im Textfeld 2700 mm ein.
Geländerlängen bis 6000 mm werden ungeteilt geliefert. Handlauf und Querstäbe erhalten Sie dabei durchgehend in der gewählten Länge. Pfosten und weitere Bauteile werden separat geliefert und bei der Montage vor Ort zusammengefügt. Exakte Zwischenmaße, Längen über 6000 mm oder eine abweichende Aufteilung stimmen wir gern mit Ihnen ab. Nutzen Sie dafür bitte unser Kontaktformular.
Anzahl der Querstäbe
Je nach gewünschter Optik und Geländerhöhe können Sie zwischen 2 und 7 waagerechten Querstäben wählen. Die Abstände ergeben sich aus der folgenden Tabelle.
Anzahl
Querstäbe |
Geländerhöhe 900 mm |
Geländerhöhe 1000 mm |
Geländerhöhe 1100 mm |
| 1. Abstand |
Folgeabstand |
1. Abstand |
Folgeabstand |
1. Abstand |
Folgeabstand |
| 2 |
230 mm |
305 mm |
280 mm |
355 mm |
330 mm |
405 mm |
| 3 |
150 mm |
225 mm |
183 mm |
258 mm |
216 mm |
291 mm |
| 4 |
106 mm |
181 mm |
131 mm |
206 mm |
156 mm |
231 mm |
| 5 |
76 mm |
150 mm |
95 mm |
170 mm |
114 mm |
190 mm |
| 6 |
53 mm |
128 mm |
70 mm |
145 mm |
87 mm |
162 mm |
| 7 |
35 mm |
118 mm |
45 mm |
131 mm |
55 mm |
144 mm |
1. Abstand: Abstand von der Oberkante des Pfostenrohres bis zur Mitte des ersten Querstabhalters von oben.
Folgeabstand: Abstand von Mitte Querstabhalter zu Mitte Querstabhalter.
Handlaufträger auswählen
Für die Verbindung von Geländerpfosten und Handlauf stehen vier Varianten zur Auswahl:
- Trägerplatte mit geradem Stift
- Trägerplatte mit Gelenkstift
- Kugelring mit geradem Stift
- Kugelring mit Gelenkstift
Bei der Ausführung mit Trägerplatte wird der Handlauf auf die Platte aufgelegt. Für jede Trägerplatte werden zwei passende Bohrungen im Handlauf benötigt.
Bei der Ausführung mit Kugelring wird der Handlauf durch den Ring geschoben und mit einer Madenschraube fixiert.
Der gerade Stift eignet sich für waagerechte Geländerverläufe. Der Gelenkstift lässt sich an die Neigung anpassen und ist deshalb besonders für Treppen und schräge Verläufe geeignet.
Pfostenabschluss
Die Oberseite der Geländerpfosten wird mit einer Edelstahl-Endkappe mit M8-Gewinde sauber verschlossen. Die Endkappe wird eingepresst und zusätzlich verklebt.
Lieferumfang
- Geländerpfosten zur seitlichen Montage
- Handlauf aus Edelstahlrohr Ø 42,4 × 2,0 mm
- Gewählte Anzahl waagerechter Querstäbe aus Vollmaterial Ø 12 mm
- Handlaufträger in der gewählten Ausführung
- Alle Schrauben und Kleinteile für den Zusammenbau des Geländers
- Zwei leicht gewölbte Endkappen für die offenen Handlaufenden
Wichtiger Montagehinweis: Befestigungsmittel zur Verankerung des Geländers am Baukörper sind nicht enthalten. Dübel, Anker und Schrauben müssen passend zum vorhandenen Untergrund und zur baulichen Situation ausgewählt werden.
Passendes Zubehör
Ergänzende Komponenten für Sonderlösungen finden Sie in den Bereichen Edelstahl-Endkappen, Geländerverbinder sowie Service & Zubehör.
Individuelle Maße und Sonderanfertigungen
Durch unsere eigene Fertigung können wir viele Sonderwünsche umsetzen – zum Beispiel exakte Zwischenmaße, andere Geländerhöhen, abweichende Querstababstände oder Geländerlängen über 6000 mm. Auch eine möglichst einteilige Ausführung prüfen wir gern unter Berücksichtigung von Fertigung, Transport und Montage.
Senden Sie uns Ihre Maße oder eine Skizze über das Kontaktformular. Auf Wunsch prüfen wir die Zusammenstellung vor der Bestellung gemeinsam mit Ihnen telefonisch.
